高频纹波电流测试仪HG1100系列

HG1100-X系列纹波电流测试仪(高频纹波电源)是对“电解电容”,“金属膜电容”,“塑料电容”“固态电容”进行在线模拟测试(即不但在电容两端加以直流偏压,而且还同时加任意设定的交流纹波电压),以了解电容器的动态寿命。此系列的纹波电流测试仪主要针对用在中高频纹波的场合的电容,如1.00KHz~~100.0KHz的纹波环境。

此系列的纹波电流测试仪的突出特点是:相对于其它同类型的纹波电流测试仪,她输出正弦纹波电压更标准,杂波更少,更平滑,更接近于实验要求的标准输出;具有界面化的报警指示和故障指示,整个仪器的维修更简单明了;更具有外界短路自动切断纹波电流的保护功能,更好的保护了仪器和操着人员的安全!


HG1100-X系列纹波电流测试仪(高频纹波电源)是对“电解电容”,“金属膜电容”,“塑料电容”“固态电容”进行在线模拟测试(即不但在电容两端加以直流偏压,而且还同时加任意设定的交流纹波电压),以了解电容器的动态寿命。此系列的纹波电流测试仪主要针对用在中高频纹波的场合的电容,如1.00KHz~~100.0KHz的纹波环境。

此系列的纹波电流测试仪的突出特点是:相对于其它同类型的纹波电流测试仪,她输出正弦纹波电压更标准,杂波更少,更平滑,更接近于实验要求的标准输出;具有界面化的报警指示和故障指示,整个仪器的维修更简单明了;更具有外界短路自动切断纹波电流的保护功能,更好的保护了仪器和操着人员的安全!

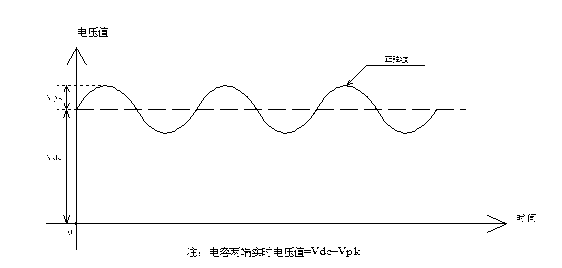

电容寿命测试实现原理:


主要型号介绍:

型号

最大输出直流电压

输出最大纹波电压

输出最大纹波电流

输出纹

波波形

输出频率

HG1100-10A

500V

40Vpk

10A

标准正弦波

1.00K100.0KHz

HG1100-20A

500V

40Vpk

20A

标准正弦波

1.00K100.0KHz

注:1、此款仪器采用4端输出方式;

2、可定制非以上频段的其它波形的纹波电源,比如:方波、三角波;
